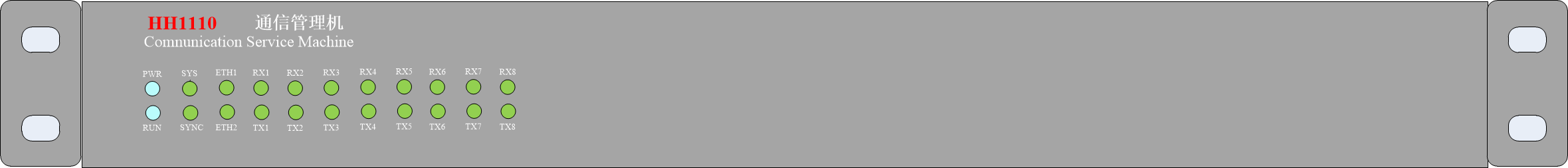

1、應用范圍

    HH1110通信管理機是電力及工業自動化系統中的通信管理單元，可用于構建電力及工業自動化系統，實現自動化系統中智能電子設備與上位機監控主站、遠方調度主站等之間的數據交換。多樣化的通信接口可以輕松實現串口、CAN口、以太網口設備的網絡連接，裝置支持MQTT、IEC61850、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MODBUS、CDT等多種標準通信規約，可以實現各種通信規約間的轉換。

2、功能特點

1)         采用了穩定的嵌入式LINUX2.6實時操作系統，能有效避免網絡病毒的攻擊，支持Telnet、FTP、TFTP等多種標準網絡協議。

2)         裝置內嵌WebServer服務器，無需額外軟件，只需IE瀏覽器即可查看單元的所有數據。

3)         裝置采用了基于內存的實時數據庫技術，是軟件構架簡單、穩定。

4)         串口、CAN口、以太網口等豐富的通信接口可以滿足現場設備聯網需求。

5)         支持多種電力及工業自動化通信規約，如IEC61850、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MODBUS-RTU、MODBUS-TCP、CDT等規約，而且我們可以根據用戶要求進行特殊規約動態庫的開發。

6)         支持MQTT協議，可以接入阿里云、百度云等云平臺。

7)         雙機冗余切換功能可以確?，F(xiàn)場通信的可靠性，實現重要數據零丟失。

8)         故障錄波文件生成器可以將由傳統報文方式接收的故障錄波數據智能轉換為標準的Comtrade格式的錄波文件，并通過IEC61850文件服務或TFTP文件傳輸服務自動傳送至監控系統。

9)         支持IEC61850通信網關功能，可以將非IEC61850設備轉換成IEC61850協議與站控層IEC61850客戶端進行無縫通信。

10)     每個網口可以綁定多個IP地址，可以滿足跨網段通信的需求。

11)     支持遠動通信，可以通過多種通信接口與遠方調度主站進行通信。

12)     支持多主站同時通信，可同時與多個主站進行通信。

13)     支持軟PLC功能，可以將收集到的信息進行與、或、非等任意邏輯轉換。

14)     支持IRIG-B對時、SNTP對時、報文對時等多種時鐘同步方式。

15)     高效、專業的配置軟件可以將現場配置的工作量降到最低，提高工作效率。

16)     裝置采用19英寸、1U標準工業機箱，便于安裝調試，低功耗設計使整機功率功率消耗小于15W。

3、基本功能

本裝置可以作為全站的通信規約服務器使用，負責連接站內所有智能設備，負責數據管理，并且與本地SCADA監控系統進行通信；可以作為遠動裝置與調度主站進行通信；可以作為IEC61850規約網關使用，將站內所有不具備IEC61850通信功能的設備順利接入到IEC61850站控層網絡中。

3.1 通信服務器

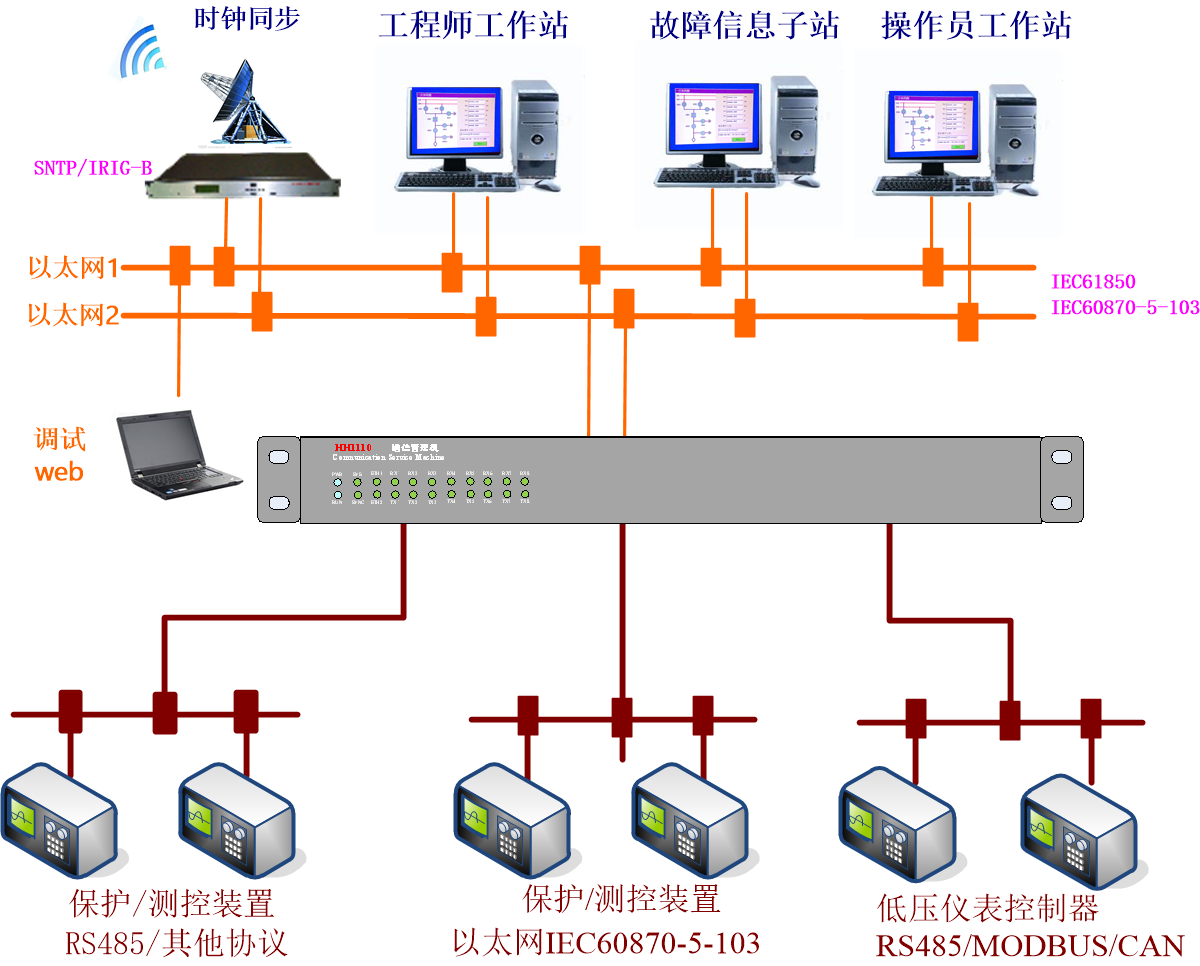

HH1110通信管理機可以作為通信服務器運行，通過各種通信接口采集站內所有智能電子設備的數據，并上傳給后臺監控主站或遠方調度主站；并且接收后臺監控主站和遠方調度主站下發的遙控、遙調命令，轉發給站內的智能電子設備。本裝置作為通信服務器運行的典型通信網絡示意圖如下所示。

3.1.1  數據采集功能

本裝置可以通過通信采集站內的所有智能電子設備的所有數據，如遙測、遙信、壓板、定值等。裝置具備串口、CAN口、以太網口等多種通信接口，可以根據現場具體設備進行通信協議程序的編寫。所有協議解釋程序均以動態鏈接庫形式掛載到主程序中，所有公共數據信息均以數據庫方式存儲于內存中，這樣可以使軟件結構變得簡單，消除了由于通信集成造成的軟件不穩定的因素。

3.1.2  控制功能

本裝置可以通過通信對站內的所有智能電子設備進行遙控開關操作、遠方投退壓板操作、遠方修改定值操作、遠方復歸操作等。遙控命令采用的是插入方式下發的，無論通信口上掛載的單元的多少，遙控命令時鐘能保證在第一時間下發到通信口上，保證了控制的實時性。

3.1.3  軟PLC功能

本裝置可以運行獨立的PLC可編程邏輯軟件，用于對一些開關量信號進行與、或、非等邏輯控制。

3.1.4   WEB發布功能

本裝置嵌入了強大的WEB服務器，用戶無需安裝額外的專用軟件，只需使用IE瀏覽器即可瀏覽裝置的所有數據和狀態(包括通過通信采集的智能電子設備的所有數據)。

3.1.5  事件記錄功能

本裝置的非易失的鐵電存儲器可存儲256條事件記錄，掉電不丟失。包括站內所有設備的遙信變位事件、告警事件、故障事件、操作事件、運行日志事件。

3.1.6  Comtrade故障錄波文件生成器

裝置內嵌了Comtrade故障錄波文件生成軟件模塊，可以將通過通信報文（如IEC60870-5-103的擾動數據報文）采集的故障錄波數據自動生成標準的Comtrade99格式的故障錄波文件。

所有故障錄波文件可以通過IEC61850的文件傳輸服務或TFTP文件傳輸服務傳送至后臺監控系統。采用文件傳輸方式上送故障錄波的時間遠遠小于通過報文傳輸所消耗的時間，傳輸一個故障錄波波形文件所消耗的時間一般小于2秒鐘。

3.1.7   虛擬通信口

本裝置設計了虛擬通信口，虛擬通信口不指向具體的通信口設備，它只是一個軟件載體，用戶可以掛載虛擬通信口，用于運行特定的高級應用程序，如IEC61850規約轉換動態庫、軟PLC動態庫、高級順控應用程序等。

3.2 遠動裝置

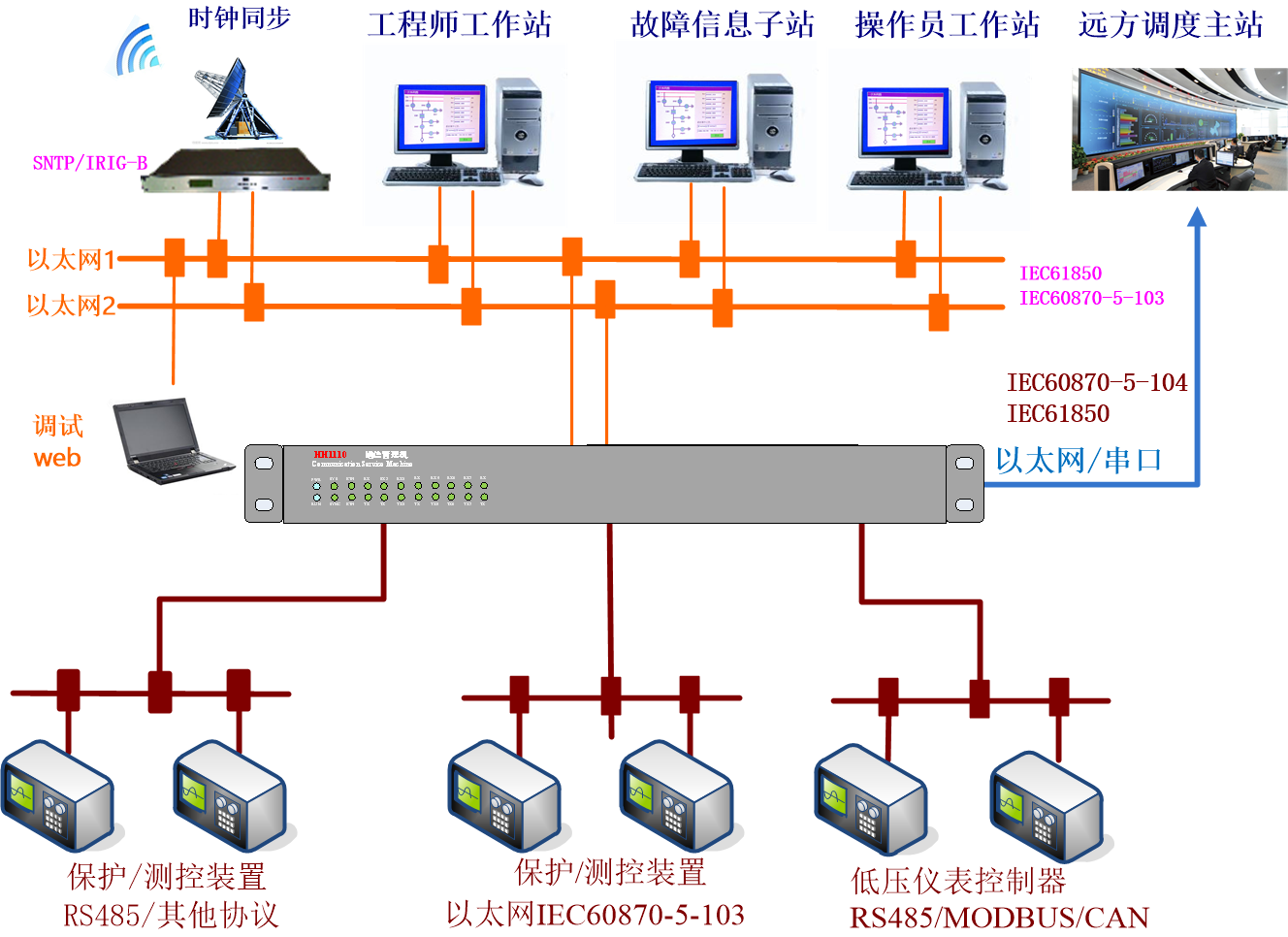

HH1110通信管理機可以作為遠動通信裝置運行，可以與多個遠方調度主站同時通信，實現變電站與調度主站之間的數據共享，支持IEC61850、IEC60870-5-104、IEC60870-5-101、CDT 等多種通信協議。

3.3 IEC61850通信網關

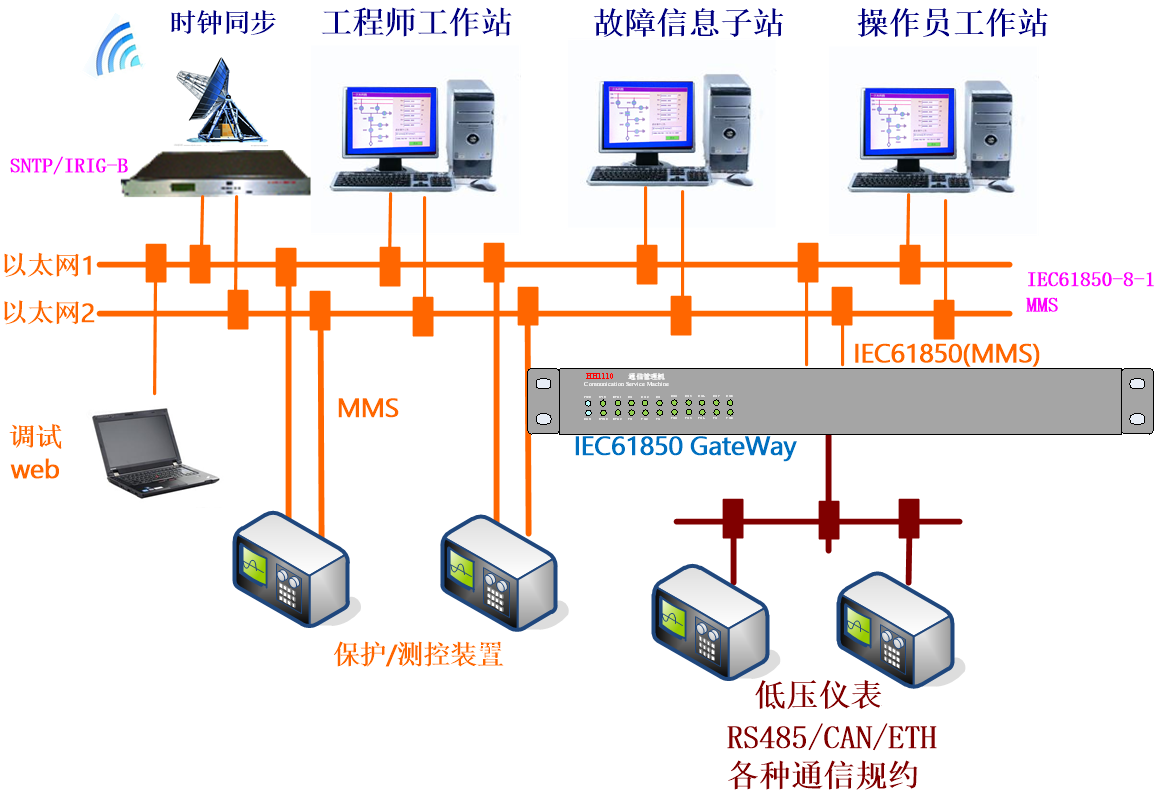

  在數字化變電站中，HH1110通信管理機可以作為IEC61850規約轉換器使用，如下圖所示，裝置可以將不支持IEC61850通信規約的設備轉換成IEC61850通信協議接入到站控層網絡中，實現IEC61850的無縫連接。(當然也可以轉換成其他通信協議)，裝置具備導入icd、cid、scd文件的功能，可以與上位機進行或遠方故障信息主站通過IEC61850進行通信。

4、光伏、風電新能源通信解決方案

本裝置除了用于變電站綜合自動化系統、工業自動化控制系統外，一個最大的亮點是可以應用于光伏、風電等新能源領域，可以快速解決光伏、風電系統中的眾多串行總線設備的接入問題。

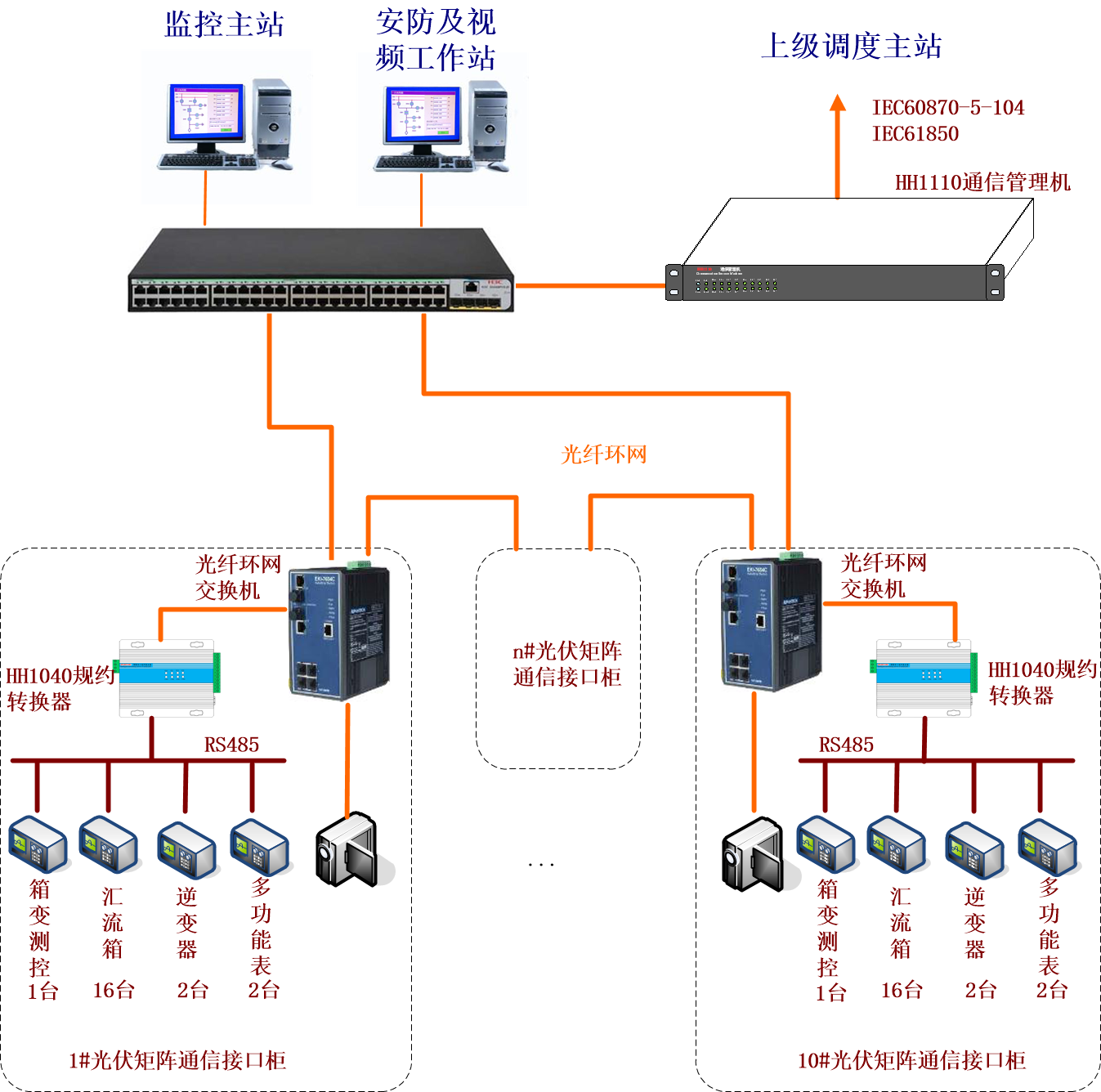

如上圖所示，光伏發電系統的特點是由許多串行通信接口設備需要接入到光伏發電的監控主站，其中這些設備包括箱變測控裝置、匯流箱、逆變器、低壓側多功能儀表等。HH1040規約轉換器可以實現這些設備與站控層通信網絡的連接，可以這些現場設備的基于串口的通信規約轉換成以太網下的通信規約，如IEC60870-5-104、IEC60870-5-101、IEC60870-5-103、CDT、IEC61850以及一些自定義規約。

上圖是以10MWp的光伏發電站舉例的，一般根據光伏矩陣的數量來配置HH1040規約轉換器，一般1MWp配置一臺光伏矩陣通信接口柜，每個光伏矩陣通信接口柜配置一臺HH1040規約轉換器或HH1110通信管理機。

全站的所有信息可通過HH1110通信管理機與上級調度主站進行通信，通信規約可以使用104或擴展104規約以及IEC61850規約。
