1、應用范圍

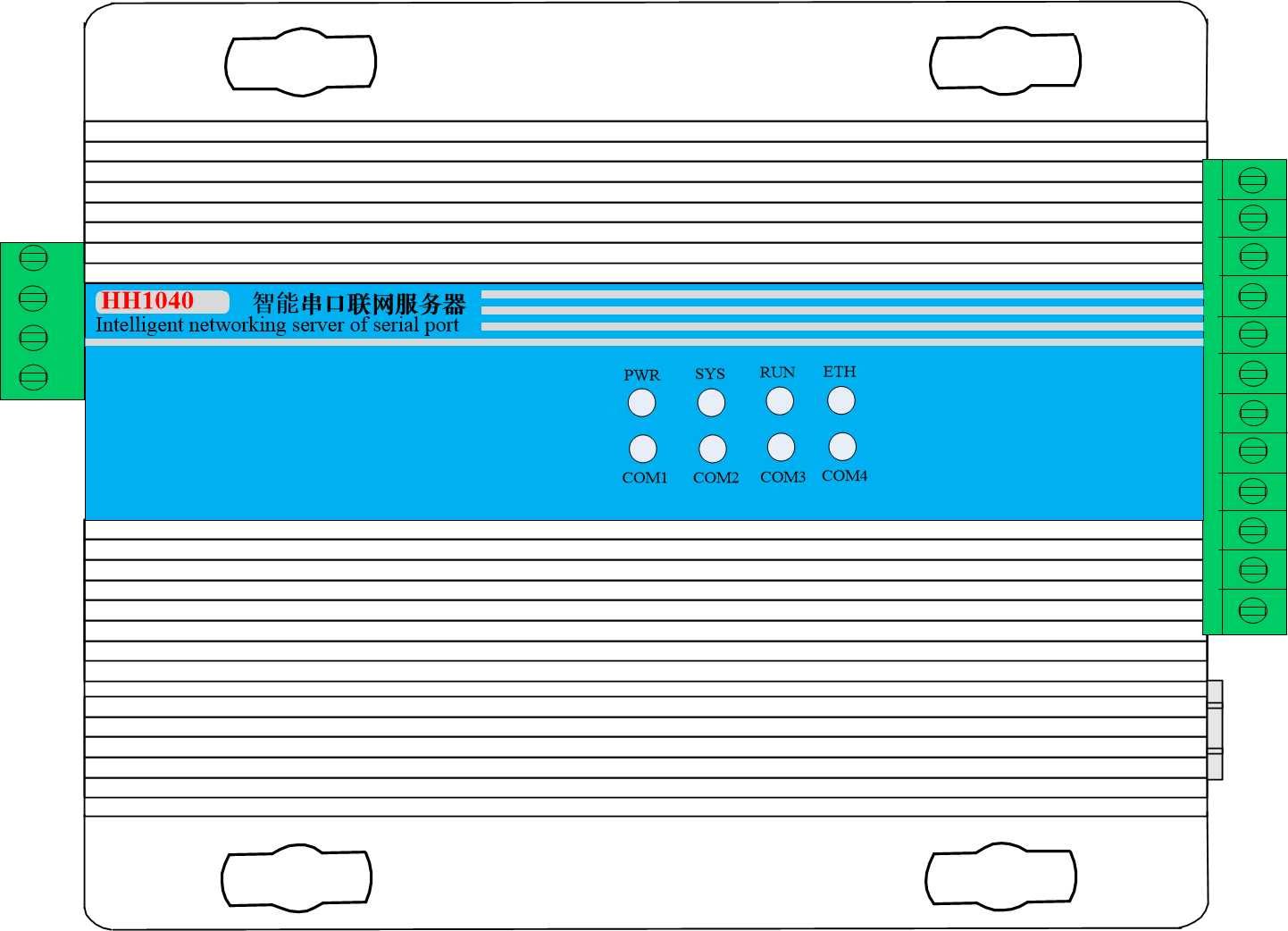

HH1040智能規約轉換器可廣泛應用于工業及電力自動化系統中，可以實現各種基于串口及以太網的電力自動化、工業自動化的通信協議轉換功能。是串口設備與上位機之間的通信的必備元件。該裝置體積小巧，便于安裝。
2、功能特點
1) CPU采用高性能的32位ARM9 芯片，200MHz，64MB RAM，8M Flash。
2) 采用流行的嵌入式Linux操作系統，運行穩定可靠。
3) 全工業級標準設計，超強的EMC性能，所有通信端口均采用光電隔離、防浪涌和瞬變干擾。
4) 可選的以太網接口(光口或電口)，適合遠距離傳輸。
5) 跨網段、跨路由互聯，可以滿足不同網段間互聯互通的要求。
6) 內嵌強大的實時數據庫模塊，獨立的規約解釋程序作為動態鏈接庫嵌入到裝置，增強了裝置協議的可擴展性和運行穩定性。
7) 支持IEC61850、IEC60870-5-103、IEC60870-5-104、IEC60870-5-101、ModbusRTU、ModbusTCP、CDT等多種標準規約，并可根據現場要求靈活編寫特定的規約解釋程序。
8) 支持MQTT協議，可以接入阿里云、百度云等云平臺。
9) 友好的Web配置界面，可靈活配置裝置的參數。
10) 低功耗設計，整機總消耗功率小于5W。
3、基本功能

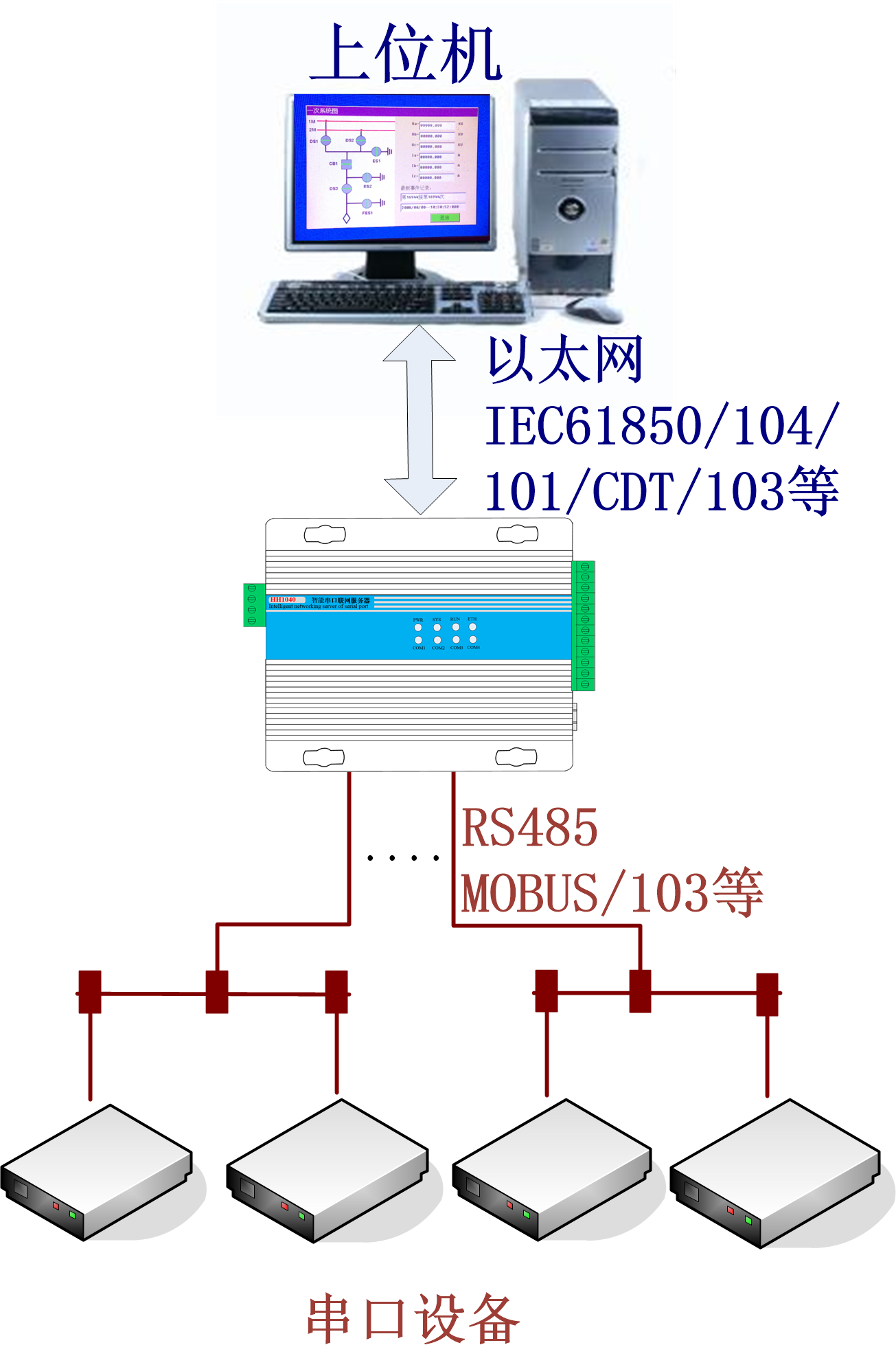

HH1040智能規約轉換器可以作為分站的通信規約服務器使用，負責連接站內所有智能設備和數據管理，并且與本地SCADA監控系統進行通信；也可以作為遠動裝置與調度主站進行通信；可以作為IEC61850規約網關使用，將站內所有不具備IEC61850通信功能的設備順利接入到IEC61850站控層網絡中。
4、光伏、風電新能源通信解決方案
本裝置除了用于變電站綜合自動化系統、工業自動化控制系統外，一個最大的亮點是可以應用于光伏、風電等新能源領域，可以快速解決光伏、風電系統中的眾多串行總線設備的接入問題。

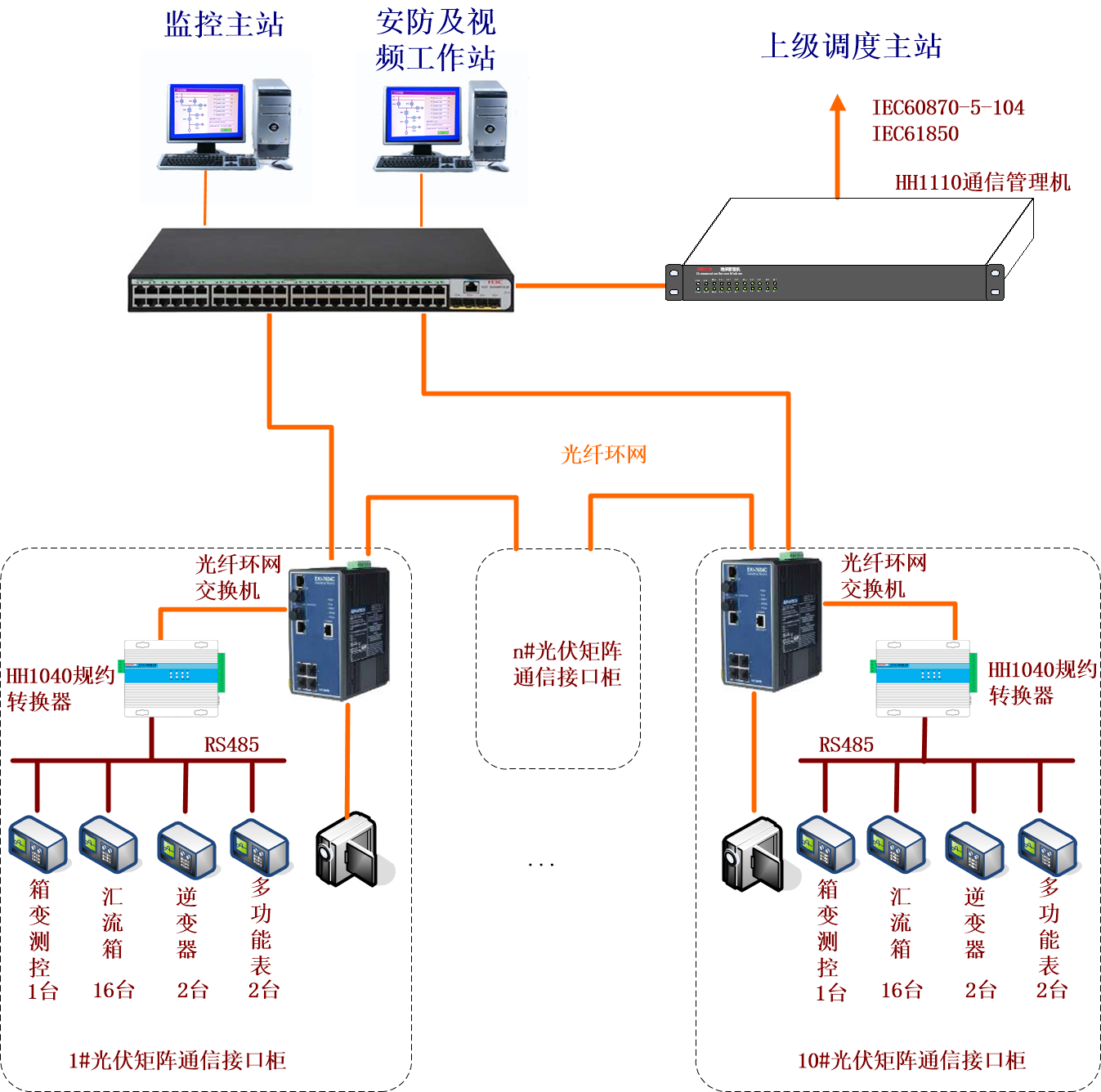

如上圖所示，光伏發電系統的特點是由許多串行通信接口設備需要接入到光伏發電的監控主站，其中這些設備包括箱變測控裝置、匯流箱、逆變器、低壓側多功能儀表等。HH1040規約轉換器可以實現這些設備與站控層通信網絡的連接，可以這些現場設備的基于串口的通信規約轉換成以太網下的通信規約，如IEC60870-5-104、IEC60870-5-101、IEC60870-5-103、CDT、IEC61850以及一些自定義規約。
上圖是以10MWp的光伏發電站舉例的，一般根據光伏矩陣的數量來配置HH1040規約轉換器，一般1MWp配置一臺光伏矩陣通信接口柜，每個光伏矩陣通信接口柜配置一臺HH1040規約轉換器或HH1110通信管理機。
全站的所有信息可通過HH1110通信管理機與上級調度主站進行通信，通信規約可以使用104或擴展104規約以及IEC61850規約。
