我國現有水庫約十萬座，水庫是防洪減災、保障供水和農業灌溉的重要設施。汛期可以截流洪峰，非汛期可以節約水資源用于供水、發電和生態保護，是水利和水害清除的基礎設施。然而水庫大壩安全監測預警是保障水庫大壩安全的重要環節。

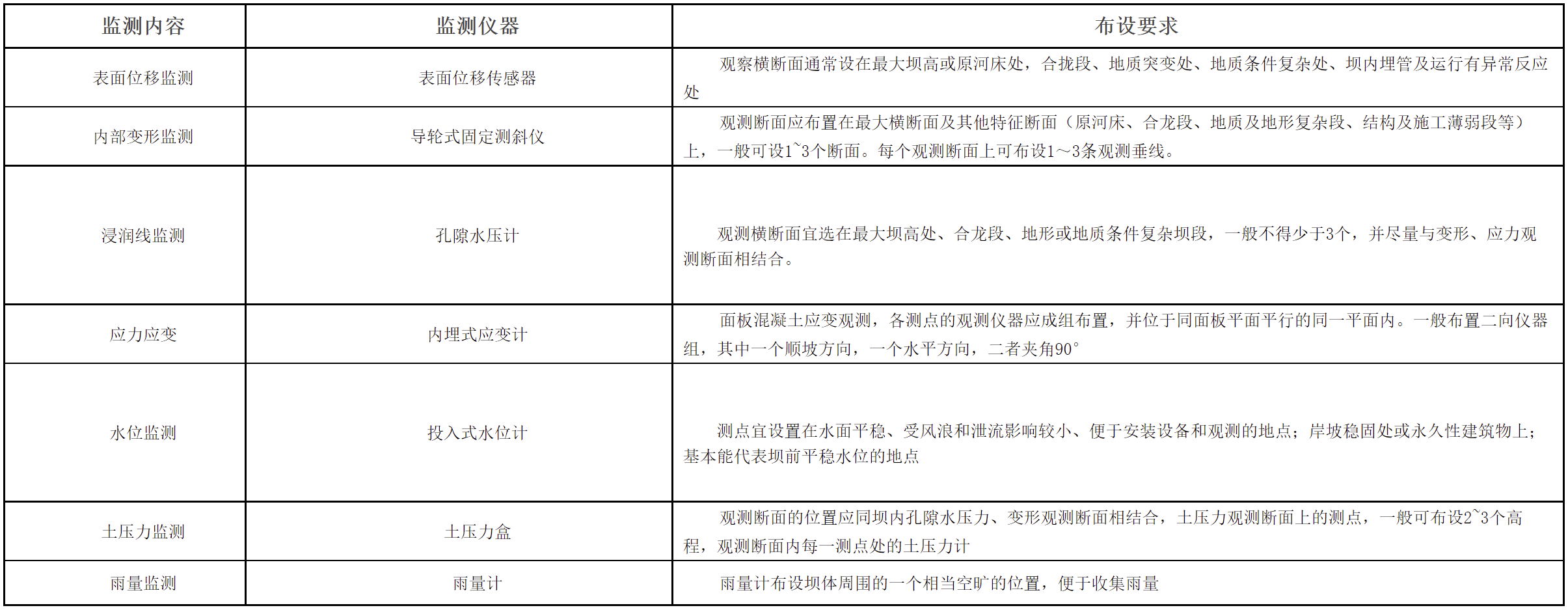

監測項目及布點

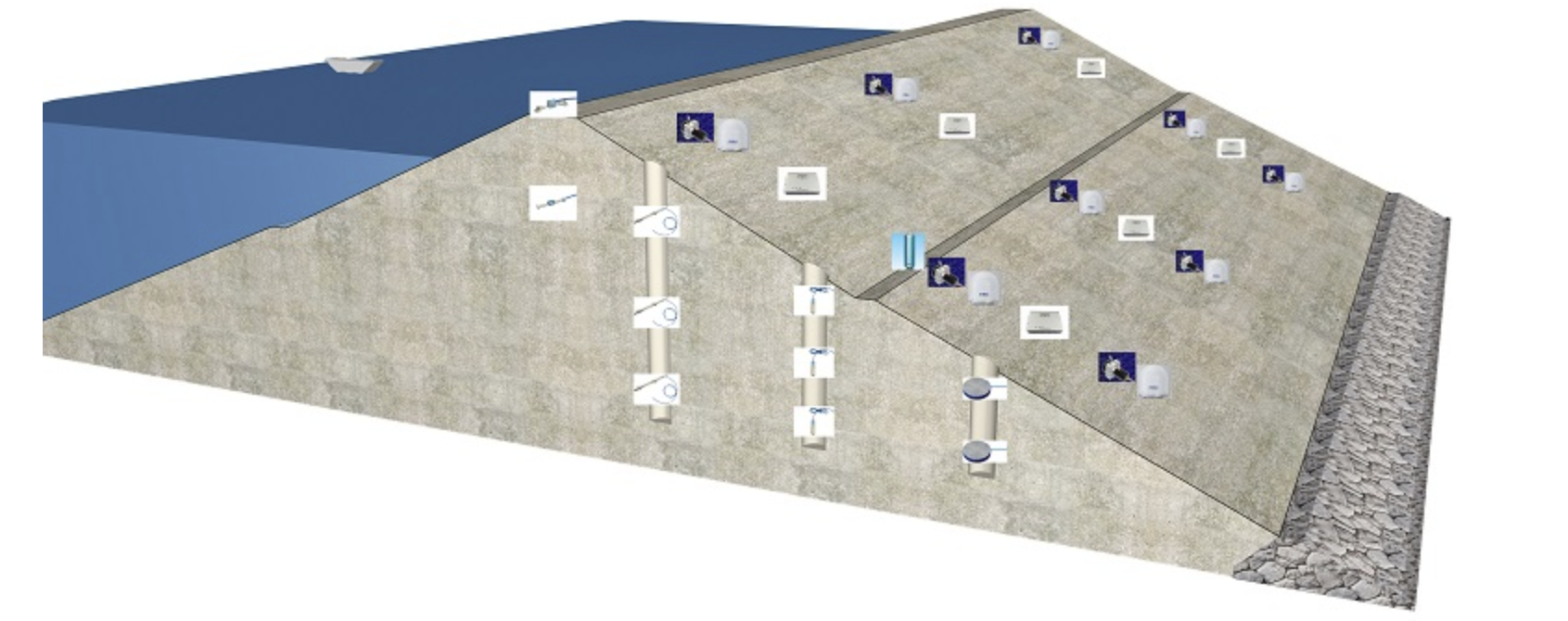

監測系統布置示意圖

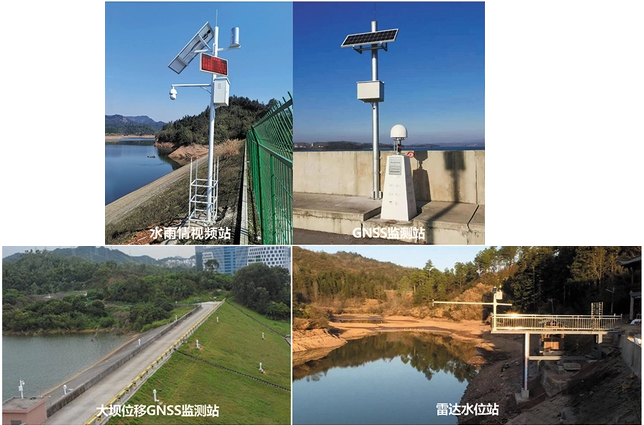

表面位移監測
水庫大壩的表面位移可以通過GPS監測系統，結合表面位移傳感器進行監測。GPS監測系統通過GPS/北斗衛星發送的導航定位型號進行空間后方交會測量，確定地面待測點的三維坐標；表面位移傳感器實時監測壩體表面位移變形情況，通過觸發式采集或者實時采集的方式，利用有線/無線遠程網絡傳輸實時數據到監控中心，及時了解壩體的位移變形情況。
內部變形監測
壩體內部變形通過導輪固定測斜儀進行監測。導輪固定測斜儀連接桿連接后，安裝在帶導槽的測斜管相應的位置，以監測大壩的內部變形，及時判斷可能出現的風險。

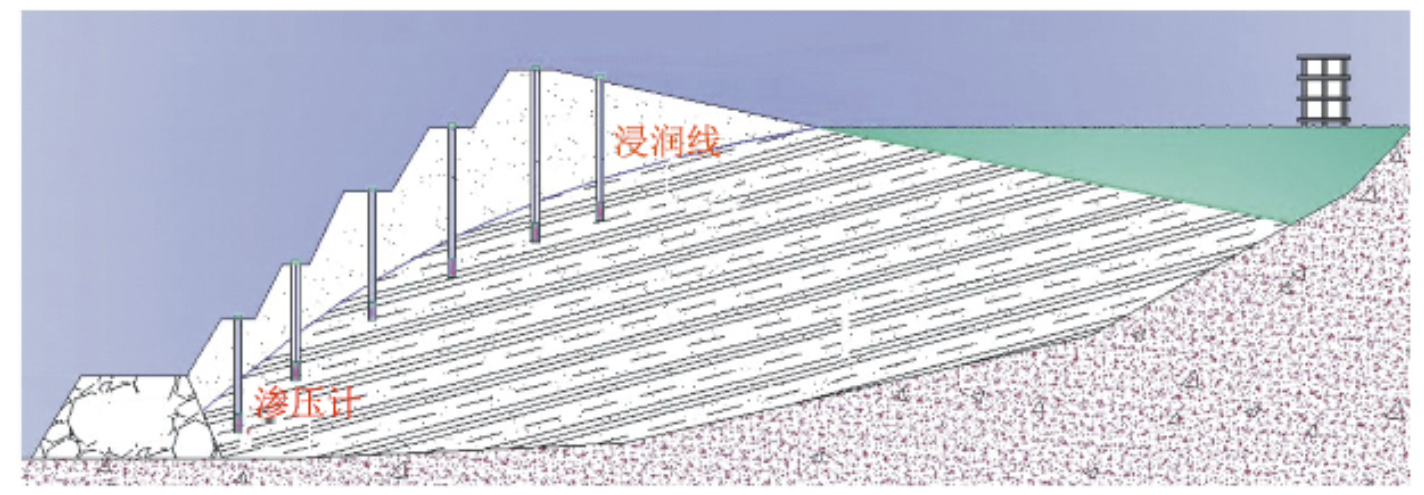

浸潤線監測
為了確保壩體的穩定，需要對壩體的浸潤線進行監測。檢測時在壩體內鉆孔埋設水位管，水位管內放入空隙水壓計，實時監測測壓管內水位，繪制浸潤面，判斷壩體內水位的變化，結合理論分析，對壩體安全進行評估。
水位監測
主要用來實時監測水庫水位的變化情況，特別是在汛期降雨、生產排放時的變化情況，通過對庫區水位數據的實時監測，來指導生產，并同其它監測系統配合進行綜合分析，如降雨的情況對庫區水位的影響，如庫區水位的變化對浸潤線的影響是否顯著等。
降雨量監測
將降雨計布置在壩體周圍的一個位置，得到庫區降雨量的情況，因為降雨對大壩的安全也是一個重要的影響，如果連降暴雨，則要采取一定的措施。

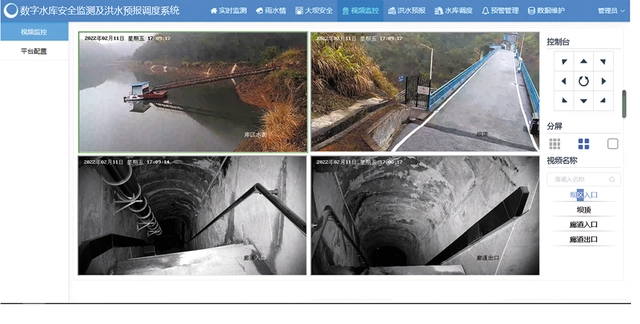

視頻系統
包括對上下游水區、壩上、壩下和閘房內部的實時視頻監控，用戶可以從監控終端中實時的看到現場的視頻圖像，同時還可以通過軟件控制現場攝像機鏡頭以及云臺，根據需要調整光圈大小、焦距遠近、變倍高低以及視頻角度等，滿足用戶對現場多方位視頻圖像的監控需要，也可以作為大壩監測系統的輔助工具，確保水庫大壩運行安全。
系統特點
一體式設計，專業設備，IP68防水、電池自供電、微功耗運行，可實現前端站點的快速調試與部署。
采用多種水庫大壩監測，多樣功能， 可根據具體需求靈活調整功能、增減監測項。
測量精度高，抗干擾能力強。
采用無線傳輸方式，突破地域限制，適應性強。
基于自主研發的無線產品，可遠程對設備進行調試維護。
基于B/S架構的系統平臺，可快速方便的對系統進行訪問。
專屬客戶端支持用戶隨時隨地查看當前設備狀態。
采用防雷、防雨、防潮、輸入信號隔離等多項措施，確保設備安全、性能穩定可靠。
兼容性強，兼容各種類型監測、地表沉降、土體位移、土壤含水率、土壓力、滲壓計、水位計、雨量計、GNSS接收機、固定式測斜儀、滲壓計、高速高清攝像機、孔隙水壓計、雷達物位計、拉線式位移計、土壓力計等傳感器，設備支持電信、移動、聯通等運營商NB-IOT網絡，兼容各大運營商物聯網平臺接入。
