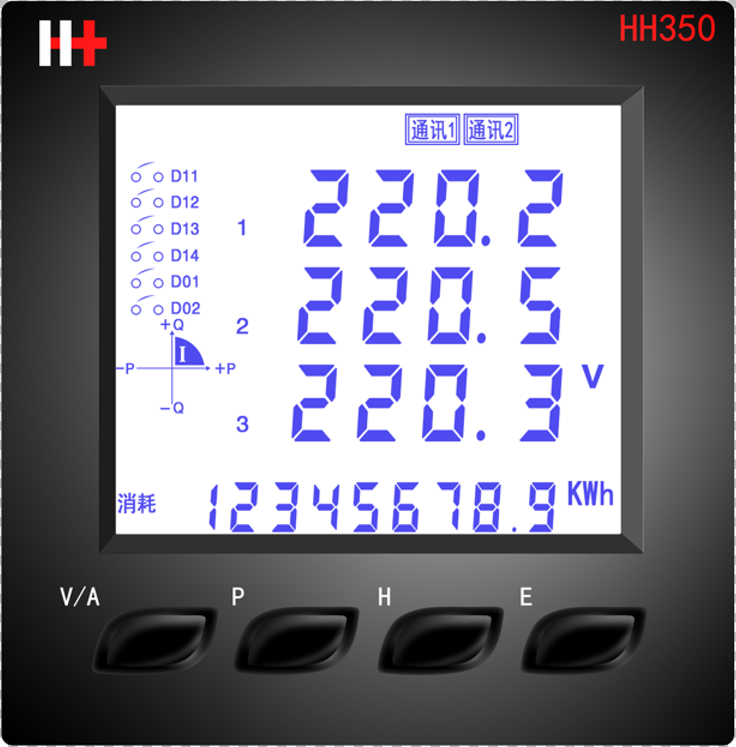

HH350多功能電力儀表是采用32位ARM微處理器和專業計量芯片，采用數字信號處理技術設計而成。集合全面的三相電量測量/顯示、能量累計、故障報警、數字輸入/輸出與網絡通訊于一身。大屏幕、高清晰液晶顯示充分滿足您的視覺要求，優雅、明亮的背光顯示使您在微弱光線下亦能輕松查閱測量數據。人性化的操作方法使得用戶可以在短時間內掌握。HH350提供大窗口多行顯示方式，可讓使用者同時讀取多項電力參數而無須碰觸按鍵。
HH350基本型網絡電力儀表具有強大的數據采集和處理功能，可以測量幾十種諸如電壓、電流、功率、功率因數、頻率、相位、負載特性等常用電力參數，同時還具有需量測量、最大/最小值統計、越限報警、電能累計、抄表、開關信號接入、遙控輸出等功能。
HH350可作為儀表單獨使用，取代大量傳統的模擬儀表，亦可作為電力監控系統（SCADA）之前端元件，用以實現遠程數據采集與控制。工業標準的RS-485通訊接口和Modbus通訊協議，通訊速度最高可以達到38.4kbps，使得組網輕松便捷，是SCADA系統集成的理想選擇。
1、HH350應用范圍
強大的數字儀表
HH350多功能電力儀表是采用32位ARM微處理器和專業計量芯片，采用數字信號處理技術設計而成。集合全面的三相電量測量/顯示、能量累計、故障報警、數字輸入/輸出與網絡通訊于一身。大屏幕、高清晰液晶顯示充分滿足您的視覺要求，優雅、明亮的背光顯示使您在微弱光線下亦能輕松查閱測量數據。人性化的操作方法使得用戶可以在短時間內掌握。HH350提供大窗口多行顯示方式，可讓使用者同時讀取多項電力參數而無須碰觸按鍵。
電力SCADA系統的理想選擇
HH350可作為儀表單獨使用，取代大量傳統的模擬儀表，亦可作為電力監控系統（SCADA）之前端元件，用以實現遠程數據采集與控制。工業標準的RS-485通訊接口和Modbus通訊協議，通訊速度最高可以達到38.4kbps，使得組網輕松便捷，是SCADA系統集成的理想選擇。
能量管理
HH350可以進行雙向四象限有功電度、無功電度的能量累計，精度符合IEC60687 0.2級，能夠提供關口級別計量數據，內嵌參數最大值/最小值記錄功能和需量測量功能，配合上位監控軟件可以幫助用戶統計各條線路的能量消耗狀況與負荷趨勢，自動完成抄表并生成各種電量報表。
遠程電力控制
HH350雖然是以測量為主的儀表，但它還附帶了豐富、靈活的I/O功能，這使得它完全可以勝任作為分布式RTU的要求，實現遙信、遙測、遙控、計量于一體。
2、HH350特點
多功能、高精度、速度快
HH350基本型網絡電力儀表具有強大的數據采集和處理功能，可以測量幾十種諸如電壓、電流、功率、功率因數、頻率、相位、負載特性等常用電力參數，同時還具有需量測量、最大/最小值統計、越限報警、電能累計、抄表、開關信號接入、遙控輸出等功能。
電壓、電流測量精度為0.1級
功率與能量測量精度為0.2級
儀表采用高速高性能的32位ARM作為處理器，運行速度和響應速度較前期同類產品有了很大提高。
超小型設計、安裝方便快捷
外型小巧，面板尺寸72X72mm標準，安裝厚度72mm，開孔尺寸67X67mm，即使是在小間隔的抽屜式開關柜內，HH350也可安然容身，它采用自鎖式的安裝機構，無需擰螺絲，安裝或拆卸都非常方便快捷。
顯示直觀、易學易用
大屏幕、高清晰的液晶顯示器，標識清楚，一目了然，顯示直觀、易學易用。所有測量數據均可通過按鍵輕松翻閱，需設置的各參數的既可通過面板按鍵進行，亦可由通訊口寫入。設定之參數存于非易失性鐵電存儲器中，即使掉電也不會丟失。液晶顯示器帶有背光支持，以幫助您在光線差的環境下使用。
接線靈活方便
無論是高壓系統還是低壓系統，也無論是三相三線還是三相四線，也無論電壓和電流通道的元件數，都可以選擇適當?shù)慕泳€方式與HH350相連接。HH350支持的多種接線方式，可以涵蓋幾乎所有的三相系統應用，并且它還可以在單相系統中使用。
安全性好、可靠性高
循以高可靠性的工業標準設計而成的HH350采用多種隔離及抗干擾措施，能夠可靠地在高干擾的電力系統環境中運行,產品業已通過了UL認證和IEC標準的電磁兼容測試。
3、HH350儀表的主要功能
實時測量功能
相電壓：Va，Vb，Vc，Vavg，V1，V2，V0
電流：Ia，Ib，Ic，Iavg，I1，I2，I0
有功功率：Pa,Pb,Pc,Psum
無功功率：Qa,Qb,Qc,Qsum
視在功率：Sa,Sb,Sc,Ssum
功率因數：PFa,PFb,PFc,PFavg
系統頻率：F
電流電壓相位
負載性質：L/C
小電流保持同樣精度
能量與需量功能
四象限分時有功電度：Ep_imp,Ep_exp,Ep_total,Ep_net
四象限分時無功電度：Eq_imp,Eq_exp,Eq_total,Eq_net
雙向功率需量：Dmd_P, Dmd_Q, Dmd_S
數據統計功能
抄表功能功能
定時自動抄表功能
自動記錄本月累計電能，最多12個月
上次清零后累計電能
通訊功能
開入與開出功能
越限與系統事件功能
4、性能參數
測量性能
（測試條件：頻率50Hz，溫度20℃，濕度35％，電源電壓230Vac）
參數 | 精度 | 分辨率 |
電壓 | 0.1％ | 0.1 |
電流 | 0.1％ | 0.2 |
有功功率 | 0.2％ | 0.1 |
無功功率 | 0.2％ | 0.1 |
視在功率 | 0.2％ | 0.1 |
功率因數 | 0.2％ | 0.1 |
頻率 | 0.2％ | 0.01Hz |
有功電度 | 0.2 | 0.1Kwh |
無功電度 | 0.2 | 0.1Kvarh |
諧波含量 | B | 0.01% |
不平衡度 | 0.2％ | 0.1 |
溫度漂移 | 小于100ppm/ |
長期穩定性 | 0.5‰/年 |
開入開出性能
數字量輸入（DI） |
|
光電耦合器隔離 隔離電壓4000Vac rms |
|
輸入形 有源濕節點 |
|
輸入阻抗 2K ohm（typical） |
|
輸入電壓范圍 180～250Vdc |
|
閉合電壓 180Vdc |
|
最大輸入電流 20mA |
|
繼電器輸出（Relay） |
|
輸出形 機械式觸點 |
|
觸點最大接觸電阻 30m ohm@1A,初始值 |
|
最大開關電壓 250Vac，100Vdc |
|
最大開關電流 3A |
|
觸點與線圈間耐受電壓 4000Vac rms |
|
