一、產品概述
1 產品介紹
HH650熒光光纖測溫裝置是針對高壓開關柜、刀閘開關、電纜接頭、變壓器等高壓電力設備因絕緣老化或接觸不良所引發故障和火災的早期預測而設計的。開關柜、刀閘開關、電纜接頭、變壓器等設備屬于強電流、高電壓的電氣設備，其電氣環境條件相對惡劣（諸如電磁場輻射、浪涌、電脈沖等電磁干擾大），而光纖具有電絕緣、本征安全、不受電磁干擾等特性，所以傳感器可以直接以接觸的方式安裝在被測點上，“零距離”地監測開關觸頭、電纜接頭的溫度異常，從而預測可能發生的故障，防止電氣火災的發生。
2 功能簡介
熒光光纖測溫裝置主要應用在高壓電磁環境中，對高壓電氣設備（如變壓器、開關柜等）的高壓部件（如高壓電纜接頭、母排、開關觸頭等），以及微波環境中進行高可靠性、高精度溫度在線監測監控。
3 產品特點
(1) 光纖傳感器對強電場、強磁場天然免疫，為特殊工業應用領域提供最佳熱管理解決方案。
(2) 工業化結構設計，操作簡單易用。
(3) 經過工業化環境適應性檢驗，保證在工業惡劣應用環境中的適應性。
(4) 工業化安全設計，抗干擾性強，穩定可靠。
4 原理介紹

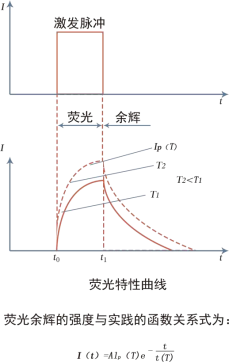

HH650熒光光纖測溫裝置的原理是熒光物質在受到一定波長(受激譜)的光激勵后，受激輻射出熒光能量。激勵撤消后，熒光余輝的持續性取決于熒光物質特性、環境溫度等因素。這種受激發熒光通常是按指數方式衰減的，衰減的時間常數為熒光壽命或熒光余輝時間。在不同的環境溫度下，熒光余輝衰減也不同。探測器通過測量熒光余輝壽命的長短，就可以準確測得傳感器所處的環境溫度，并進行監控報警。
5 產品參數
型號 |
|
通道數 | 3/6/9/12通道 |
測溫范圍 | -40℃～+200℃ |
使用溫度 | -20℃～+60℃ |
存儲溫度 | -20℃～+65℃ |
測溫精度 | ±0.5℃ |
測溫分辨率 | 0.1℃ |
供電方式 | 220VAC |
功耗 | ＜3W |
通信接口 | RS485 |
繼電器輸出 | 2路繼電器 |
繼電器容量 | DC36V 0.5A |
光纖接頭 | 標準ST型 |
傳感器直徑 | 2.3mm |
光纖長度 | 1.2米+4米延長線（可定制6米或8米延長線） |
報警等級 | 2級高溫、1級低溫、4組差溫 |
主機安裝方式 | 壁掛式安裝/C45導軌安裝 |
主機尺寸 | 100mm*103mm*60mm（不含安裝結構尺寸） |
顯示方式 | RS485接TFT 彩色觸摸屏（選配） |
顯示器尺寸（長x寬x厚） | 140*98*22（mm） |
顯示器規格 | 4.3寸 |
顯示器安裝方式 | 嵌入式固定扣安裝 |
顯示器安裝開孔（長x寬） | 130*88（mm） |
二、測溫傳感器介紹

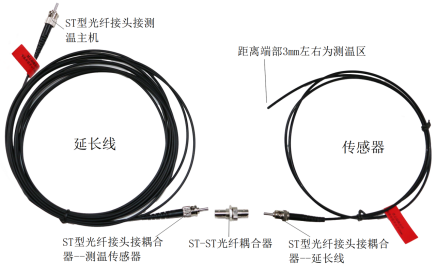

注意：光纖易折斷，小心使用，最小彎曲半徑25mm。
四、測溫主機
外形尺寸 | 螺栓固定 | 導軌固定 |
 |  |  |
外形尺寸：124*103*60mm | 安裝孔距：111mm*62mm | C45導軌固定 |
本產品可選配4.3寸熒光光纖顯示器，顯示實際通道數對應的溫度值。溫度顯示分辨率0.1℃。上電后，顯示溫度是0℃，設備啟動完成后正常顯示溫度。

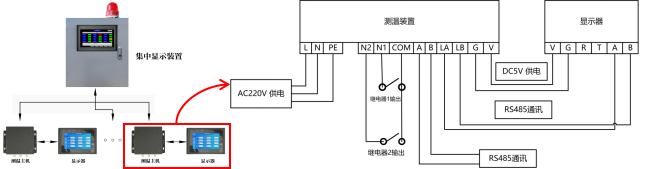

外形尺寸圖 | 顯示器接線端子說明 |
 |  | （顯示器接線端口實拍）顯示器電氣接口如圖所示，圖示方向從左到右依次為V、G、R、T、A、B |
 | （測溫主機接線端口實拍）顯示器的V、G、A、B分別與測溫主機的V、G、LA、LB連接 |

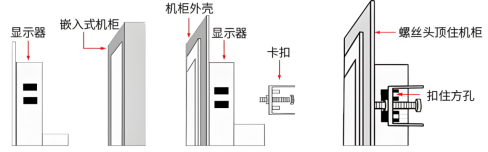

顯示器安裝示意 |
|
六、選型指導
HH650-X，HH650是產品型號，X代表通道數，通常為3、6、9、12。
